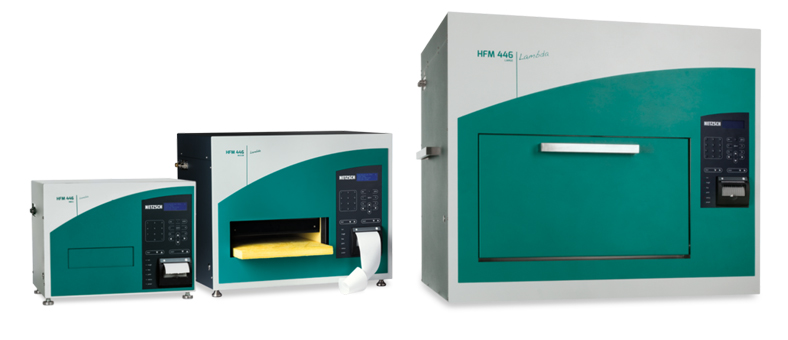

HFM 446系列可以直接測量絕熱材料和建筑材料的導熱系數/熱阻。應用領域包括：纖維板、纖維片、疏松填充的玻璃纖維、礦棉、 橫長纖維、陶瓷纖維、泡沫塑料（PUR，EPS，XPS，polyimide）、粉末、泡沫（玻璃，橡膠）、真空絕熱板（VIP）、多層復合板、 石膏板、木材、纖維板、水泥、砂、土壤等。
NETZSCH HFM 特性：
• 熱流計法，完全符合 ISO 8301，ASTM C 518，GB 10295 等 國際國內標準
• 高精度，超穩定測量系統
• 獨有雙傳感器技術，測量速度快
• 自動調整冷熱板位置
• 專利控溫技術
• 獨有壓力控制系統，可調節施加于樣品上的壓力改變樣本密 度從而測量軟質樣品（例如纖維棉）在不同工作狀態下的導 熱性能
• 特殊附件，適用于導熱系數較高的硬質樣品，或者表面較粗 糙的樣品
• 接入電源就能使用，無需其他設備或水管
• 基于 Windows 的自動控制軟件（可選）
• 可測量大型非均質樣品的比熱
技術參數
|
儀器型號 |
HFM 446 S |
HFM 446 M |
HFM 446 L |
|
冷/熱板溫度范圍 |
-20 … 90°C |
-20 … 90°C |
-20 … 90°C |
|
溫度點數 |
10 |
10 |
10 |
|
樣品尺寸 |
200 x 200 x 50mm³ |
300 x 300 x 100mm³ |
600 x 600 x 200mm³ |
|
熱阻范圍 |
|
0.05 ... 8.0m2·K/W |
2% |
|
導熱系數范圍 |
|
0.002 ... 2.0W/m·K |
|
|
重復性 |
|
0.5% |
|
|
精確度 |
|
± 1% |
|
|
樣品壓力控制 |
最大850N |
最大850N |
最大850N |
|
SMART MODE |
選配 |
選配 |
選配 |
|
比熱 |
選配 |
選配 |
選配 |
HFM 446 Lambda Small - 軟件特性
•智能模式：包括自動校正、自動創建報告、數據導出、向?qū)?、用戶方法、預定義的儀器參數、用戶定義的參數、比熱測量等功能。
•校正與測量文件的保存與恢復
•顯示板溫/平均溫度與導熱系數值相關圖譜
•熱流傳感器信號監控
HFM 446 應用實例
膨脹聚苯乙烯
膨脹聚苯乙烯是在絕熱建筑材料領域使用得最多的材料之一。例中顯示了對一種商業化的膨脹聚苯乙烯材料（EPS 040）的質量檢測結果。在 24°C 、以及按照 DIN EN 13163 標準在 10°C 下測量了同一批號中的十個樣品?？梢郧逦乜吹讲煌瑯悠分g的測量偏差小于 1%。根據 DIN 13163 計算得到的導熱系數 λ 90/90 為 0.03808 W/(m*K)。
納米多孔氣凝膠
為了驗證熱流法與其他標準導熱測試方法（如作為絕對法的保護熱板法 GHP）的測量結果的可比性，進行了一系列的測試，圖中顯示了對其中一種納米多孔氣凝膠板使用兩臺熱流法導熱儀（HFM）與一臺保護熱板法導熱儀（GHP）的測量結果比較。由不同儀器獲得的數據在各對應溫度內偏差均小于 2.5%。這清楚地證明了 HFM 系列儀器的優異性能。
絕熱玻璃纖維 -- 不同載荷下的測試
因為 Netzsch HFM 具有可變載荷的功能，特別適合于測量可壓縮材料（導熱性能和密度有關），這里介紹的案例展示了絕熱玻璃纖維的熱傳導測量結果。當載荷（載荷表示為表面壓力）增加時，試樣逐步被壓縮，由于熱輻射的減少而導致綜合的熱導率下降，隨著壓力進一步增大，由于試樣自身的熱傳導增加而使熱導率又有所上升。
混凝土 -- 高導熱材料測試
Netzsch HFM 測試較高導熱系數材料的關鍵是配備擴展配件（Instrumentation kit）。下圖對三種類型的混凝土樣品進行測試，得到的熱導率結果與保護熱板法（GHP）測得的熱導率結果十分吻合。
礦物纖維絕緣材料—導熱系數
礦棉是一種用途廣泛的材料，主要用于住宅建筑的保溫。本例使用保護熱板法（GHP 456 Titan）和熱流法（HFM 436 series），對礦物纖維在 10℃ 到30℃ 之間進行循環測試，研究其導熱性能。和其他大多數保溫材料類似，礦物纖維在室溫附近的導熱系數隨著溫度的升高呈線性增加。用不同的測試儀器得到的結果有很好的一致性。通過循環測試進一步證明，保護熱板法的測試精度可以達到 2 %。
